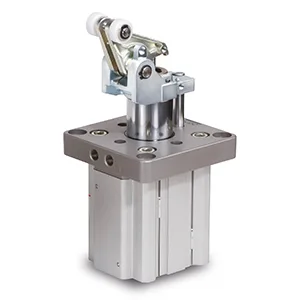

RS2H

RS2H, Heavy Duty Stopper Silindir

RS2H ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Özel iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

RS2H seçerken nelere dikkat edilmeli?

RS2H için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Bore Size, Port Thread, Piping, Stroke, Action, Roller Material, Option, Port and Lever Position, Shock Absorber, Auto Switch, Lead Wire or Pre-wired Connector, Number, Made to Order bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: RS2H
Ürün grubu: Pnömatik iş elemanları
İşlev: Özel iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Bore Size, Port Thread, Piping, Stroke, Action, Roller Material, Option, Port and Lever Position, Shock Absorber, Auto Switch, Lead Wire or Pre-wired Connector, Number, Made to Order

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Heavy duty stopper cylinder
Bore sizes (mm): 50, 63, 80
Piping available from 2 directions
Mounting type: flange
Variety of options available

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Bore Size	50 mm · 63 mm · 80 mm
Port Thread	Rc · TF (G Thread) · TN (NPT Thread)
Piping	Flange Side · A (Axial Direction (Tube))
Stroke	30mm (RS2H50,63) · 40mm (RS2H80)
Action	B (Double Acting with Spring) · D (Double Acting) · T (Single Acting, Spring Extend)
Roller Material	L (Resin) · M (Carbon Steel)
Option	None · C (Cancel Cap) · CS (Cancel Cap + Lever Detection Switch) · D (Locking Mechanism) · DC (Lock Mechanism + Cancel Cap) · DCS (Lock Mechanism + Cancel Cap + Lever Detection Switch) · DS (Lock Mechanism + Lever Detection Switch) · S (Lever Detection Switch)
Port and Lever Position	0° · P (Clockwise 90°) · Q (Clockwise 180°) · R (Clockwise 270°)
Shock Absorber	Standard · Y (Shock Absorber with Scraper)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BAV--Solid State Switch, Water Resist., 2 Wire, Vertical · M9BV--Solid State Switch, Gen. Purpose, 2 Wire, Vertical · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9BWV--Solid State Switch, 2-colour Indication, 2 Wire, Vertical · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9NAV--Solid State Switch, Water Resist, 3 Wire NPN, Perpendicular · M9NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9PAV--Solid State Switch, Water Resist., 3 Wire PNP, Vertical · M9PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9PWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical · F9G--Solid State Switch, 3 Wire NPN, Horizontal · F9H--Solid State Switch, 3 Wire PNP, Vertical · Y7G--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · Y7H--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in the Case of No Switch) · S (1 pc.)
Made to Order	Standard · XC102 (Lock Release Specification)
