MGP

Kompakt yataklı silindir

Kılavuz yapısını silindir gövdesiyle birleştiren pnömatik iş elemanı. İtme, kaldırma ve durdurma uygulamalarında yük ve hareket ihtiyacına göre seçim yapılır.

SMC ·Yataklı pnömatik silindir ve iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

MGP seçerken nelere dikkat edilmeli?

MGP için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Bore size, Stroke, Precision, Cushion, Locking mechanism, Application requirements, Special environment bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: MGP
Ürün grubu: Pnömatik iş elemanları
İşlev: Yataklı pnömatik silindir ve iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Bore size, Stroke, Precision, Cushion, Locking mechanism, Application requirements, Special environment

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Guide your movements precisely

Get a precise guide movement – ±0.03° of rotating accuracy
Design compact and lightweight machines – Reduced weight and required space due to guide rod and plate construction
Adapt it easily to your application – Wide range of product variation available.

Diğer özellikler

Bore sizes (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Strokes up to 400 mm (depending upon bore size)
3 types of bearing can be selected: slide bearing, ball bushing and high precision ball bushing
4 types of mounting are possible: top mounting, side mounting, bottom mounting and T-slot side mounting
Available variations for non-standard environments: secondary batteries manufacturing, clean room, food manufacturing industry
Auto switches can be mounted on 2 surfaces.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Bore size	Ø 12 mm · Ø 16 mm · Ø 20 mm · Ø 25 mm · Ø 32 mm · Ø 40 mm · Ø 50 mm · Ø 63 mm · Ø 80 mm · Ø 100 mm
Stroke	Standard · Intermediate stroke with spacer · Intermediate stroke with exclusive body · Adjustable stroke
Precision	Normal · Precision · High precision
Cushion	Rubber Bumper · Air cushion
Locking mechanism	Without lock · With lock · End lock
Application requirements	None · Symmetrical port position · With flange · Bottom mounting · Reference pin · Improved load resistance · Other special options · High durability
Special environment	Not required · Machine tool industry (Water resistant cylinder) · Clean room type · Micro-powder environments (10 to 100 μm) (Stable lubrication function) · Micro-powder environments (10 to 100 μm) (Guide unit with lube retainer) · Flying micro-powder environments (20 to 30 μm or less) (Dust resistant actuator XC92) · Battery manufacturing · Food Industry

KEŞFETMEYE DEVAM EDİN

İlginizi çekebilecek ürünler.

Tüm ürünler

Pnömatik iş elemanları

CQ2-Z

MXZ

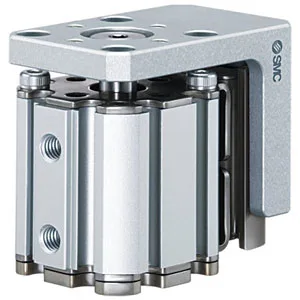

Kompakt silindir ile Doğrusal kılavuz − MXZ
