C(D)S1*Q

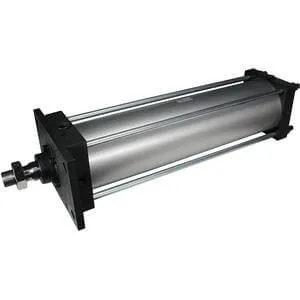

C(D)S1*Q, Pnömatik silindir, Çift etkili, Tek milli, Low Friction

C(D)S1*Q ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Lineer iş elemanları ve silindirler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

C(D)S1*Q seçerken nelere dikkat edilmeli?

C(D)S1*Q için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Bore Size, Thread Type, Stroke, Suffix for Cylinder, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: C(D)S1*Q
Ürün grubu: Pnömatik iş elemanları
İşlev: Lineer iş elemanları ve silindirler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Bore Size, Thread Type, Stroke, Suffix for Cylinder, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Double acting, single rod, low friction
Bore sizes: 125mm to 160mm
Strokes up to 1600mm available
Seven mounting styles available
Auto switch capable

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	B (Basic) · L (Axial Foot) · F (Front Flange) · G (Rear Flange) · C (Single Clevis) · D (Double Clevis) · T (Centre Trunnion)
Bore Size	125 mm · 140 mm · 160 mm
Thread Type	Rc · TN (NPT) · TF (G)
Stroke	[25-29] · [30-34] · [35-99] · [100-104] · [105-109] · [110-114] · [115-119] · [120-124] · [125-134] · [135-149] · [150-1000] · [1001-1200] · [1201-1600]
Suffix for Cylinder	w/o Rod Boot, w/o Cushion · J (Nylon Tarpaulin, Cushion: None) · K (Heat Resistant Tarpaulin, Cushion: None) · A (w/o Rod Boot, Cushion: Both Sides) · R (w/o Rod Boot, Cushion: Front Side) · H (w/o Rod Boot, Cushion: Rear Side) · AJ (A + J) · JR (J + R) · HJ (H + J) · AK (A + K) · KR (High-pressure 1.0 W, External Pilot) · HK (H + K)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · A90--Reed Switch, AC/DC Volt. <100, Horizontal, 0.5 m · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal, 0.5 m · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal, 0.5 m · A33--Reed Switch, DC Volt. >5<24, LED, Terminal · A34--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A44--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · G39--Solid State Switch, Gen. Purpose, 3 Wire NPN, LED, Terminal Conduit · K39--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · J51--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · F59F--Solid State Switch, Diagnostic, 4 Wire NPN · A54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, 0.5 m · A64--Reed Switch, DC Volt. >5<24, AC Volt. <200, 0.5 m · A59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, 0.5 m
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
