RS(D)G

RS(D)G, Stopper Silindir, Adjustable Montaj Height

RS(D)G ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Özel iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

RS(D)G seçerken nelere dikkat edilmeli?

RS(D)G için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Bore Size, Piping, Stroke, Action, Rod End Configuration, Auto Switch, Lead Wire or Pre-wired Connector, Number, Auto switch mounting bracket bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: RS(D)G
Ürün grubu: Pnömatik iş elemanları
İşlev: Özel iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Bore Size, Piping, Stroke, Action, Rod End Configuration, Auto Switch, Lead Wire or Pre-wired Connector, Number, Auto switch mounting bracket

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

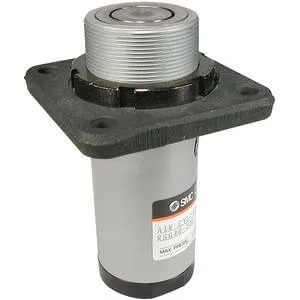

Adjustable height stopper cylinder
Double acting & single acting available
Bore sizes: 40mm, 50mm
Stroke range: 20mm to 30mm
Auto switch capable

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Bore Size	40 mm · 50 mm
Piping	Screw-in Piping · F (Built-in One-touch Fitting) · TF [Screw-in piping G (PF)] · TN (Screw-in piping NPT)
Stroke	20 mm · 25 mm · 30 mm
Action	B (Double Acting w/Spring) · D (Double Acting) · T (Single Acting, Spring Extend)
Rod End Configuration	Round Bar Style · B (Lever Type (Energy Absorption Adjustable)) · C (Lever Style (Energy Absorption Adjustable), w/Cancel Cap) · D (Lever Style (Energy Absorption Adjustable), w/Locking Mechanism) · E (Lever Style (Energy Absorption Adjustable), w/Locking Mech. and Cancel Cap) · K (Non-Rotating) · L (Lever Style (Adjustment-free), Basic Style)) · R (Roller Type)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · C73C--Reed Switch, DC Volt. >5<24, LED, Connector, 0.5 m · C80C--Reed Switch, AC/DC Volt. >5<24, Connector, 0.5 m · H7C--Solid State Switch, Gen. Purpose, 2 Wire, Connector, 0.5 m · H7NF--Solid State Switch, Diagnostic, 4 Wire NPN, Lead Wire, 0.5 m · H7BA--Solid State Switch, Water Resist., 2 Wire, Lead Wire
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · N (No Lead Wire) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
Auto switch mounting bracket	None · C (Bracket)
