CY1L

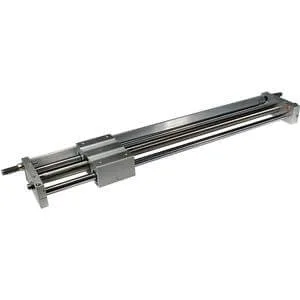

CY1L, Magnetically Coupled Milsiz Silindir, Bilyalı yatak

CY1L ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Milsiz pnömatik silindir ve iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

CY1L seçerken nelere dikkat edilmeli?

CY1L için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Bore Size, Port Thread, Magnetic Holding Force, Stroke, Adjuster, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: CY1L
Ürün grubu: Pnömatik iş elemanları
İşlev: Milsiz pnömatik silindir ve iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Bore Size, Port Thread, Magnetic Holding Force, Stroke, Adjuster, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Slider style: ball bushing bearing
Bore sizes: 6, 10, 15, 20, 25, 32, & 40 (mm)
Strokes from 50mm through 1000mm
Available with high or low magnetic holding force
Available with shock absorbers
Auto-switch capable

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Bore Size	6 mm · 10 mm · 15 mm · 20 mm · 25 mm · 32 mm · 40 mm
Port Thread	Rc (or M Thread for 6 to 15 Bore) · TN (NPT) · TF (G)
Magnetic Holding Force	H (Large Holding Force) · L (Small Holding Force)
Stroke	[50-99-1] · [100-300-1] · [301-500-1] · [501-750-1] · [751-1000-1] · [1001-1500-1]
Adjuster	Adjuster Bolt · B (Shock Absorber (2 pcs.)) · BS [Shock Absorbers (w/Plate A) Installed on A Side when Shipped]
Auto Switch	None · A72--Reed Switch, AC Volt. <200, LED, Vertical · A72H--Reed Switch, AC Volt. <200, LED, Horizontal · A73--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Vertical · A73C--Reed Switch, DC Volt. >5<24, LED, Connector, Vertical · A73H--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A76H--Reed Switch, DC Volt. 4-8, LED, Horizontal · A80--Reed Switch, AC/DC Volt. <100, Vertical · A80C--Reed Switch, AC/DC Volt. >5<24, Connector, Vertical · A80H--Reed Switch, AC/DC Volt. <100, Horizontal · F79--Solid State Switch, Gen. Purpose, 3 Wire NPN, Lead Wire, Horizontal · F79F--Solid State Switch, Diagnostic, 4 Wire NPN, Lead Wire, Horizontal · F79W--Solid State Switch, 2-colour Indication, 3 Wire NPN, Lead Wire, Horizontal · F7BA--Solid State Switch, Water Resist., 2 Wire, Lead Wire, Horizontal · F7BAV--Solid State Switch, Water Resist., 2 Wire, Lead Wire, Vertical · F7BV--Solid State Switch, Gen. Purpose, 2 Wire, Lead Wire, Vertical · F7BWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Lead Wire, Vertical · F7NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Lead Wire, Vertical · F7NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Lead Wire, Vertical · F7P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Lead Wire, Horizontal · F7PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Lead Wire, Vertical · F7PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Lead Wire, Horizontal · J79--Solid State Switch, Gen. Purpose, 2 Wire, Lead Wire, Horizontal · J79C--Solid State Switch, Gen. Purpose, 2 Wire, Connector, Vertical · J79W--Solid State Switch, 2-colour Indication, 2 Wire, Lead Wire, Horizontal
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · L (3 m) · Z (5 m) · N (None) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
