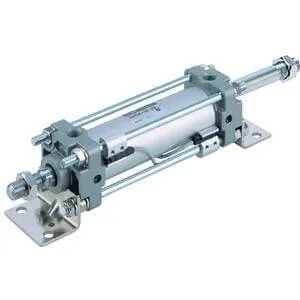

C(D)A2KW

C(D)A2KW, Pnömatik silindir, Dönmez milli, Çift etkili Çift milli

C(D)A2KW ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Lineer iş elemanları ve silindirler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

C(D)A2KW seçerken nelere dikkat edilmeli?

C(D)A2KW için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Bore Size, Thread, Stroke, Rod Boot, Suffix, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: C(D)A2KW
Ürün grubu: Pnömatik iş elemanları
İşlev: Lineer iş elemanları ve silindirler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Bore Size, Thread, Stroke, Rod Boot, Suffix, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Air cylinder, double acting, double rod, non-rotating rod
Bore sizes (mm): 40, 50, 63
Standard stroke range (mm): 25 to 600
Non-rotating accuracy: ¹0.5°
Auto switch capable

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	B (Basic) · F (Front Flange) · G (Rear Flange) · L (Axial Foot) · T (Centre Trunnion)
Bore Size	40 mm · 50 mm · 63 mm
Thread	Rc · TF (G) · TN (NPT)
Stroke	[25-34-1] · [35-74-1] · [75-79-1] · [80-84-1] · [85-89-1] · [90-94-1] · [95-99-1] · [100-104-1] · [105-109-1] · [110-119-1] · [120-129-1] · [130-139-1] · [140-500-1] · [501-600-1]
Rod Boot	None · J (Nylon Tarpaulin on One Side) · K (Heat Resistant Tarpaulin on One Side) · JJ (Nylon Tarpaulin on Both Sides) · KK (Heat Resistant Tarpaulin on Both Sides)
Suffix	With Cushion on Both Sides · N (w/o Cushion)
Auto Switch	No Switch · P4DW--Solid State Switch, 2-colour Indication, Magnetic Field Resist., 2 Wire · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · F9G--Solid State Switch, 3 Wire NPN, Horizontal · F9H--Solid State Switch, 3 Wire PNP, Vertical · Y7G--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · Y7H--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · A33--Reed Switch, DC Volt. >5<24, LED, Terminal · A33C--Reed Switch, DC Volt. >5<24, LED, Terminal · A34--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A34C--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A44--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · A44C--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · G39--Solid State Switch, Gen. Purpose, 3 Wire NPN, LED, Terminal Conduit · G39C--Solid State Switch, Gen. Purpose, 3 Wire NPN, Terminal Conduit · K39--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · K39C--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · A54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, 0.5 m · A59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, 0.5 m · A64--Reed Switch, DC Volt. >5<24, AC Volt. <200, 0.5 m · B54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Horizontal, 0.5 m · B59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, Horizontal, 0.5 m · F59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · G59--Solid State Switch, Gen. Purpose, 3 Wire NPN, 0.5 m · G59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · G59W--Solid State Switch, 2-colour Indication, 3 Wire NPN, 0.5 m · G5P--Solid State Switch, Gen. Purpose, 3 Wire PNP, 0.5 m · G5PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, 0.5 m · J51--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · K59--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · K59W--Solid State Switch, 2-colour Indication, 2 Wire, 0.5 m · G5BA--Solid State Switch, Water Resist., 2 Wire
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector) · SC (0.3 m Cord Length, M12-4 Pin Connector, 3 & 4 Out) · SE (0.3 m Cord Length, M12-4 Pin Connector, 1 & 4 Out)
Number	2 pcs. (Or None in Case of No Switch) · 3 pcs. · S (1 pc.)
