C(D)NS

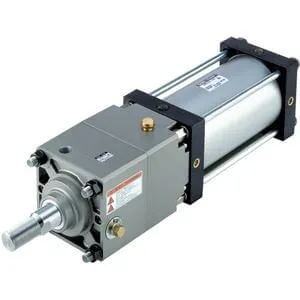

C(D)NS, Locking Silindir, Çift etkili, Tek milli

C(D)NS ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Özel iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

C(D)NS seçerken nelere dikkat edilmeli?

C(D)NS için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Tube Material, Bore Size, Thread Type, Stroke, Option, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: C(D)NS
Ürün grubu: Pnömatik iş elemanları
İşlev: Özel iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Tube Material, Bore Size, Thread Type, Stroke, Option, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

The CNS series cylinder with lock is ideal for applications requiring intermediate and emergency stop and drop prevention. The compact lock unit saves space and the enclosed construction and separation of the lock mechanism and the unlocking piston chamber minimizes the influences of poor air quality.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in Magnet)
Mounting	B (Basic Type) · C (Single Clevis) · D (Double Clevis) · F (Front Flange) · G (Rear Flange) · L (Foot) · T (Centre Trunnion)
Tube Material	Aluminium Tube · F (Steel Tube)
Bore Size	125 mm · 140 mm · 160 mm
Thread Type	Rc · TN (NPT) · TF (G)
Stroke	[25-29-1] · [30-34-1] · [35-99-1] · [100-104-1] · [105-109-1] · [110-114-1] · [115-119-1] · [120-124-1] · [125-134-1] · [135-1000-1] · [1001-1200-1] · [1201-1400-1] · [1401-1600-1]
Option	Cushion on Both Sides · H (Rear Cushion) · HJ (Nylon Tarpaulin, Cushion on Head Side) · HK (Heat Resistant Tarpaulin, Cushion on Head Side) · J (Nylon Tarpaulin and Cushion at Both Ends) · JN (Nylon Tarpaulin, w/o Cushion) · JR (Nylon Tarpaulin and Front Cushion) · K (Heat Resistant Tarpaulin, Cushion on Both Sides) · KN (Heat Resistant Tarpaulin, w/o Cushion) · KR (Heat Resistant Tarpaulin, Cushion on Rod Side) · N (w/o Cushion) · R (Front Cushion)
Auto Switch	No Switch · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · A33--Reed Switch, DC Volt. >5<24, LED, Terminal · A34--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A44--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · G39--Solid State Switch, Gen. Purpose, 3 Wire NPN, LED, Terminal Conduit · K39--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · A54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, 0.5 m · A59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED · F59F--Solid State Switch, Diagnostic, 4 Wire NPN · J51--Solid State Switch, Gen. Purpose, 2 Wire
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
