JB

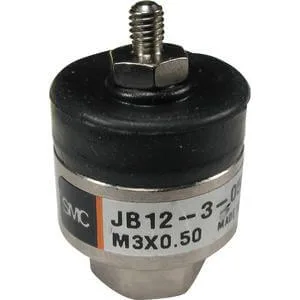

JB, Floating Joint for Kompakt silindirler

JB ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·İş elemanı aksesuarları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

JB seçerken nelere dikkat edilmeli?

JB için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Applicable Bore Size, Nominal Thread, Option bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: JB
Ürün grubu: Pnömatik iş elemanları
İşlev: İş elemanı aksesuarları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Applicable Bore Size, Nominal Thread, Option

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

The JB series floating joint was designed for compact cylinders. JB series is compact and is suitable for high tensile stresses. Long life is established with a dustproof cover and the rotation angle is ±5°.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Applicable Bore Size	12 (12 mm) · 16 (16 mm) · 20 (20 mm) · 25 (25 mm) · 40 (32/40 mm; MGZ: 20/25 mm) · 63 (50/63 mm; MGZ: 32 mm) · 80 (80 mm; MGZ: 40 mm) · 100 (100 mm; MGZ: 50/63 mm) · 140 (125/140 mm: MGZ: 80 mm) · 160 (160 mm)
Nominal Thread	3-050 (M3 x 0.5) · 4-070 (M4 x 0.7) · 5-080 (M5 x 0.8) · 6-100 (M6 x 1) · 8-125 (M8 x 1.25) · 10-150 (M10 x 1.5) · 16-200 (M16 x 2) · 20-250 (M20 x 2.5) · 22-250 (M22 x 2.5) · 24-300 (M24 x 3)
Option	None · X11 [High Temperature (-5 to 100°C)]
