25A-RS(D)Q

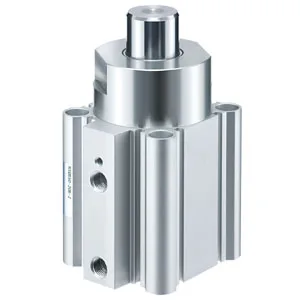

25A-RS(D)Q, Stopper Silindir, Fixed Montaj Height

25A-RS(D)Q ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Özel iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

25A-RS(D)Q seçerken nelere dikkat edilmeli?

25A-RS(D)Q için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Bore Size, Port Thread, Stroke, Action, Rod End, Auto Switch Groove, Mounting Bolt, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: 25A-RS(D)Q
Ürün grubu: Pnömatik iş elemanları
İşlev: Özel iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Bore Size, Port Thread, Stroke, Action, Rod End, Auto Switch Groove, Mounting Bolt, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Compatible with battery manufacturing
Fixed Height Stopper Cylinder, Double / Single Acting
Bore sizes (mm): 16, 20, 32, 40, 50
Strokes up to 30 mm
10 rod end configurations available
Compact auto switch mountable on 4 surfaces.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	A (Both Ends Tapped) · B (Through Hole, Standard)
Bore Size	12 mm · 16 mm · 20 mm · 32 mm · 40 mm · 50 mm
Port Thread	Bore 12, 16: M Thread; Bore 20 to 50: Rc · TN (NPT) · TF (Bore 20: M5 Thread, Bore 32 to 50: G)
Stroke	10 mm · 15 mm · 20 mm · 25 mm · 30 mm
Action	D (Double Acting) · B (Double Acting/Spring Loaded) · T (Single Acting, Spring Extend)
Rod End	Round Bar Style · F (Round Bar w/Female Rod End) · G (Chamfered w/Female Rod End) · K (Chamfered) · L (Lever Type, Fixed Absorber Type) · R (Roller Type)
Auto Switch Groove	None · Z (Auto Switch Mounting Grooves)
Mounting Bolt	None · L (Shipped Together Only for Mounting B)
Auto Switch	No Switch · M9B-900--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BV-900--Solid State Switch, Gen. Purpose, 2 Wire, Vertical · M9BW-900--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9BWV-900--Solid State Switch, 2-colour Indication, 2 Wire, Vertical · M9N-900--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NV-900--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical · M9NW-900--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9NWV-900--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical · M9P-900--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PV-900--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical · M9PW-900--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9PWV-900--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical · A90-900--Reed Switch, AC/DC Volt., Horizontal
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SDPC (0.5 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
