C(D)L1

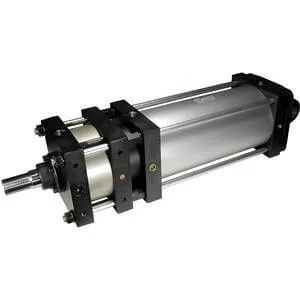

C(D)L1, Lock-up Silindir, Çift etkili, Tek milli

C(D)L1 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Özel iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

C(D)L1 seçerken nelere dikkat edilmeli?

C(D)L1 için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Style, Bore Size, Thread Type, Stroke, Locking Direction, Option, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: C(D)L1
Ürün grubu: Pnömatik iş elemanları
İşlev: Özel iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Style, Bore Size, Thread Type, Stroke, Locking Direction, Option, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

The CL1 series lock-up cylinder is a self-locking style that contains a ring that is tilted by a spring force, which is further tilted by the load that is applied to the cylinder, thus locking the piston rod. This cylinder is suitable for intermediate stops, emergency stops, or for drop prevention.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	B (Basic) · C (Single Clevis) · D (Double Clevis) · F (Front Flange) · G (Rear Flange) · L (Foot) · T (Centre Trunnion)
Style	Aluminium Tube · F (Steel Tube)
Bore Size	40 mm · 50 mm · 63 mm · 80 mm · 100 mm · 125 mm · 140 mm · 160 mm
Thread Type	Rc · TN (NPT) · TF (G)
Stroke	[25-34-1] · [35-49-1] · [50-74-1] · [75-79-1] · [80-84-1] · [85-89-1] · [90-94-1] · [95-99-1] · [100-104-1] · [105-109-1] · [110-114-1] · [115-119-1] · [120-124-1] · [125-129-1] · [130-134-1] · [135-139-1] · [140-500-1] · [501-600-1] · [601-700-1] · [701-800-1] · [801-1000-1] · [1001-1200-1] · [1201-1400-1] · [1401-1500-1] · [1501-1600-1]
Locking Direction	B (Piston Retracted) · F (Piston Extended)
Option	w/o Rod Boot, Cushion on Both Sides · H (w/o Rod Boot, Cushion: Rear Side) · HJ (Nylon Tarpaulin, Cushion on Head Side) · HK (Heat Resistant Tarpaulin, Cushion on Head Side) · J (Nylon Tarpaulin, Cushion on Both Sides) · JN (Nylon Tarpaulin, Cushion: None) · JR (Nylon Tarpaulin, Cushion on Rod Side) · K (Heat Resistant Tarpaulin, Cushion on Both Sides) · KN (Heat Resistant Tarpaulin, w/o Cushion) · KR (Heat Resistant Tarpaulin, Cushion on Rod Side) · N (w/o Rod Boot, w/o Cushion) · R (w/o Rod Boot, Cushion: Front Side)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · P4DW--Solid State Switch, 2-colour Indication, Magnetic Field Resist., 2 Wire · A33--Reed Switch, DC Volt. >5<24, LED, Terminal · A33C--Reed Switch, DC Volt. >5<24, LED, Terminal · A34--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A34C--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A44--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · A44C--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · A54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, 0.5 m · A59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, 0.5 m · A64--Reed Switch, DC Volt. >5<24, AC Volt. <200, 0.5 m · B54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Horizontal, 0.5 m · B59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, Horizontal, 0.5 m · B64--Reed Switch, DC Volt. >5<24, AC Volt. <200, Horizontal, 0.5 m · F59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · G39--Solid State Switch, Gen. Purpose, 3 Wire NPN, LED, Terminal Conduit · G39C--Solid State Switch, Gen. Purpose, 3 Wire NPN, Terminal Conduit · G59--Solid State Switch, Gen. Purpose, 3 Wire NPN, 0.5 m · G59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · G59W--Solid State Switch, 2-colour Indication, 3 Wire NPN, 0.5 m · G5BAL--Solid State Switch, Water Resist., 2 Wire, 3 m · G5PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, 0.5 m · J51--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · J59--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · J59W--Solid State Switch, 2-colour Indication, 2 Wire, 0.5 m · K39--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · K39C--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · K59--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · K59W--Solid State Switch, 2-colour Indication, 2 Wire, 0.5 m
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector) · SC (0.3 m Cord Length, M12-4 Pin Connector, 3 & 4 Out) · SE (0.3 m Cord Length, M12-4 Pin Connector, 1 & 4 Out) · LDPC (3.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
