MHZ2

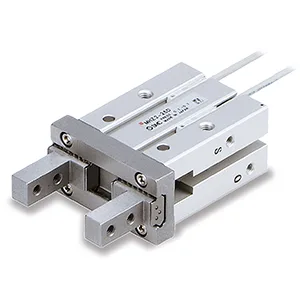

2 Finger Tutucu, Parrallel Style, Standart - MHZ2

MHZ2 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Pnömatik tutucular, ayırıcılar ve robot uç ekipmanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

MHZ2 seçerken nelere dikkat edilmeli?

MHZ2 için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Bore Size, Action, Finger Position, Body Option, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: MHZ2
Ürün grubu: Pnömatik iş elemanları
İşlev: Pnömatik tutucular, ayırıcılar ve robot uç ekipmanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Bore Size, Action, Finger Position, Body Option, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Maximum gripping force per finger 43.5 N at 0.5 MPa
Double acting and single acting
Repeatability: ±0.01mm
Max. operating frequency: 180 c.p.m.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Bore Size	6 mm · 10 mm · 16 mm · 20 mm · 25 mm · 32 mm · 40 mm
Action	C (Single Acting (N.C.)) · D (Double Acting) · S (Single Acting (N.O.))
Finger Position	Standard · 1 (Standard-Side Tapped) · 2 (Standard-Through Hole) · 3 (Flat Finger) · N (Narrow Type) · N1 (Narrow Style Side Tapped) · N2 (Narrow Style Through Hole)
Body Option	Basic Type · E (End Boss, Side Ported) · K (End Boss, One-touch Fitting) · M (End Boss, M5 Port) · W (End Boss, Coaxial One-touch Fitting)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 0.5 m · M9BV--Solid State Switch, Gen. Purpose, 2 Wire, Vertical, 0.5 m · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9BWV--Solid State Switch, 2-colour Indication, 2 Wire, Vertical · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 0.5 m · M9NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical, 0.5 m · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 0.5 m · M9PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical, 0.5 m · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9PWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical · F8B--Solid State Switch, Gen. Purpose, 2 Wire, Vertical, 0.5 m · F8N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical, 0.5 m · F8P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical, 0.5 m
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
