C(D)A2K-XC10

C(D)A2K-XC10, Pnömatik silindir, Dönmez milli, Çift etkili, Dual Strok Silindir/Çift milli Type

C(D)A2K-XC10 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Lineer iş elemanları ve silindirler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

C(D)A2K-XC10 seçerken nelere dikkat edilmeli?

C(D)A2K-XC10 için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Bore Size, Stroke A (For other strokes, consult SMC), Suffix A, Stroke B (Maximum value for A+B: 1000 mm), Suffix B, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: C(D)A2K-XC10
Ürün grubu: Pnömatik iş elemanları
İşlev: Lineer iş elemanları ve silindirler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Bore Size, Stroke A (For other strokes, consult SMC), Suffix A, Stroke B (Maximum value for A+B: 1000 mm), Suffix B, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

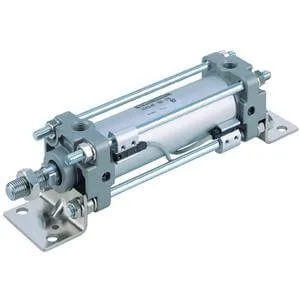

Air cylinder, double acting, single rod, non-rotating rod
Bore sizes (mm): 40, 50, 63
Standard stroke range (mm): 1 to 1000
Non-rotating accuracy: ¹0.5°
Auto switch capable

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	B (Basic) · F (Front Flange) · L (Axial Foot)
Bore Size	40 mm · 50 mm · 63 mm
Stroke A (For other strokes, consult SMC)	25 mm · 50 mm · 75 mm · 100 mm · 125 mm · 150 mm · 175 mm · 200 mm · 250 mm · 300 mm · 350 mm · 400 mm · 450 mm · 500 mm · 600 mm
Suffix A	w/o Gaiter w/Cushion Both Sides · J (Nylon Tarpaulin, Cushion on Both Sides) · JN (Nylon Tarpaulin, w/o Cushion) · K (Heat Resistant Tarpaulin, Cushion on Both Sides) · KN (Heat Resistant Tarpaulin, w/o Cushion) · N (w/o Gaiter and Cushion)
Stroke B (Maximum value for A+B: 1000 mm)	[1-9-1] · [10-14-1] · [15-19-1] · [20-24-1] · [25-34-1] · [35-400-1] · [401-500-1] · [501-550-1] · [551-600-1] · [601-650-1] · [651-700-1] · [701-750-1] · [751-800-1] · [801-825-1] · [826-850-1] · [851-875-1] · [876-900-1] · [901-925-1] · [926-950-1] · [951-975-1]
Suffix B	w/o Gaiter w/Cushion Both Sides · J (Nylon Tarpaulin, Cushion on Both Sides) · JN (Nylon Tarpaulin, w/o Cushion) · K (Heat Resistant Tarpaulin, Cushion on Both Sides) · KN (Heat Resistant Tarpaulin, w/o Cushion) · N (w/o Gaiter and Cushion)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · P4DW--Solid State Switch, 2-colour Indication, Magnetic Field Resist., 2 Wire · A33--Reed Switch, DC Volt. >5<24, LED, Terminal · A33C--Reed Switch, DC Volt. >5<24, LED, Terminal · A34--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A34C--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A44--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · A44C--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · G39--Solid State Switch, Gen. Purpose, 3 Wire NPN, LED, Terminal Conduit · G39C--Solid State Switch, Gen. Purpose, 3 Wire NPN, Terminal Conduit · K39--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · K39C--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · A54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, 0.5 m · A59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, 0.5 m · A64--Reed Switch, DC Volt. >5<24, AC Volt. <200, 0.5 m · B54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Horizontal, 0.5 m · B59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, Horizontal, 0.5 m · B64--Reed Switch, DC Volt. >5<24, AC Volt. <200, Horizontal, 0.5 m · F59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · G59--Solid State Switch, Gen. Purpose, 3 Wire NPN, 0.5 m · G59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · G59W--Solid State Switch, 2-colour Indication, 3 Wire NPN, 0.5 m · G5P--Solid State Switch, Gen. Purpose, 3 Wire PNP, 0.5 m · G5PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, 0.5 m · K59--Solid State Switch, Gen. Purpose, 2 Wire, 0.5 m · K59W--Solid State Switch, 2-colour Indication, 2 Wire, 0.5 m · G5BA--Solid State Switch, Water Resist., 2 Wire
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector) · SC (0.3 m Cord Length, M12-4 Pin Connector, 3 & 4 Out) · SE (0.3 m Cord Length, M12-4 Pin Connector, 1 & 4 Out)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
