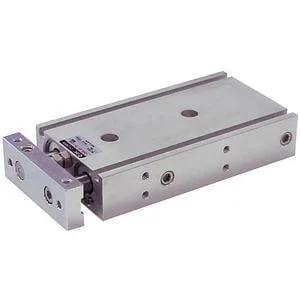

CXSM-R

CXSM-R, Dual Rod Silindir, Kaymalı yatak, Rod Retracted Side End Lock

CXSM-R ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Yataklı pnömatik silindir ve iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

CXSM-R seçerken nelere dikkat edilmeli?

CXSM-R için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Bore Size, Stroke, Auto Switch, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: CXSM-R
Ürün grubu: Pnömatik iş elemanları
İşlev: Yataklı pnömatik silindir ve iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Bore Size, Stroke, Auto Switch, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Dual rod cylinder with rod retracted side end lock
Bore sizes: 6, 10, 15, 20, 25, 32 (mm)
Strokes from 10mm through 100mm depending upon bore size
Variety of switches and a variety of lead wire lengths

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Bore Size	6 mm · 10 mm · 15 mm · 20 mm · 25 mm · 32 mm
Stroke	10 mm · 20 mm · 30 mm · 40 mm · 50 mm · 75 mm · 100 mm
Auto Switch	No Switch · Y59A--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 0.5 m · Y59AL--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 3 m · Y59AZ--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 5 m · Y59B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 0.5 m · Y59BL--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 3 m · Y59BZ--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 5 m · Y69A--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical, 0.5 m · Y69AL--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical, 3 m · Y69AZ--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical, 5 m · Y69B--Solid State Switch, Gen. Purpose, 2 Wire, Vertical, 0.5 m · Y69BL--Solid State Switch, Gen. Purpose, 2 Wire, Vertical, 3 m · Y69BZ--Solid State Switch, Gen. Purpose, 2 Wire, Vertical, 5 m · Y7BAL--Solid State Switch, Water Resist., 2 Wire, Horizontal, 3 m · Y7BAZ--Solid State Switch, Water Resist., 2 Wire, Horizontal, 5 m · Y7BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal, 0.5 m · Y7BWL--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal, 3 m · Y7BWV--Solid State Switch, 2-colour Indication, 2 Wire, Vertical, 0.5 m · Y7BWVL--Solid State Switch, 2-colour Indication, 2 Wire, Vertical, 3 m · Y7BWVZ--Solid State Switch, 2-colour Indication, 2 Wire, Vertical, 5 m · Y7BWZ--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal, 5 m · Y7NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal, 0.5 m · Y7NWL--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal, 3 m · Y7NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical, 0.5 m · Y7NWVL--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical, 3 m · Y7NWVZ--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical, 5 m · Y7NWZ--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal, 5 m · Y7P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 0.5 m · Y7PL--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 3 m · Y7PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical, 0.5 m · Y7PVL--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical, 3 m · Y7PVZ--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical, 5 m · Y7PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal, 0.5 m · Y7PWL--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal, 3 m · Y7PWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical, 0.5 m · Y7PWVL--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical, 3 m · Y7PWVZ--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical, 5 m · Y7PWZ--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal, 5 m · Y7PZ--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 5 m · Z73--Reed Switch, AC/DC Volt., 2 Wire, LED, 0.5 m · Z73L--Reed Switch, AC/DC Volt., 2 Wire, LED, 3 m · Z73Z--Reed Switch, AC/DC Volt., 2 Wire, LED, 5 m · Z76--Reed Switch, DC Volt., 3 Wire, LED, 0.5 m · Z76L--Reed Switch, DC Volt., 3 Wire, LED, 3 m · Z80--Reed Switch, AC/DC Volt., 2 Wire, 0.5 m · Z80L--Reed Switch, AC/DC Volt., 2 Wire, 3 m
Number	2 pcs. (Or None in the Case of No Switch) · S (1 pc.)
