C(D)S1W

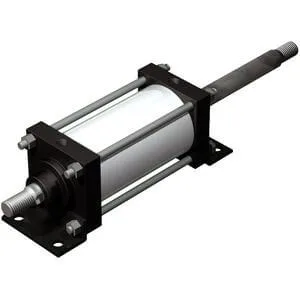

C(D)S1W, Pnömatik silindir, Çift etkili Çift milli (Lube Type)

C(D)S1W ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Lineer iş elemanları ve silindirler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

C(D)S1W seçerken nelere dikkat edilmeli?

C(D)S1W için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Tube Material, Type, Bore Size, Thread Type, Stroke, Suffix for Cylinder, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: C(D)S1W
Ürün grubu: Pnömatik iş elemanları
İşlev: Lineer iş elemanları ve silindirler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Tube Material, Type, Bore Size, Thread Type, Stroke, Suffix for Cylinder, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Air cylinder, double acting, double rod
Bore sizes (mm): 125, 140, 160, 180, 200, 250, 300
Mountings: basic, foot, flange, trunnion
Rod boots and cushions available
Auto switch capable for 125mm~200mm bores.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	B (Basic) · F (Front Flange) · L (Foot Style) · T (Centre Trunnion)
Tube Material	Aluminum Tube ø125~ø140 (Stroke <1001 mm), Steel Tube ø125~ø140 (Stroke >1000 mm), Aluminum Tube ø160 (Stroke <1201 mm), Steel Tube ø160 (Stroke >1200 mm), Steel Tube ø180~ø300 · F (Steel Tube for ø125-ø160)
Type	Lube · N (Non-lube) · H (Air-hydro)
Bore Size	125 mm · 140 mm · 160 mm · 180 mm · 200 mm · 250 mm · 300 mm
Thread Type	Rc · TN (NPT) · TF (G)
Stroke	[1-9-1] · [10-14-1] · [15-19-1] · [20-24-1] · [25-29-1] · [30-34-1] · [35-99-1] · [100-104-1] · [105-109-1] · [110-114-1] · [115-119-1] · [120-124-1] · [125-129-1] · [130-134-1] · [135-149-1] · [150-998-1] · [999-1000-1] · [1001-1200-1]
Suffix for Cylinder	w/o Gaiter w/Cushion Both Sides · H (w/o Gaiter w/Cushion Head Side) · HJ (Head Side Cushion, Nylon Gaiter One Side) · HJJ (Nylon Tarpaulin Both Sides, Cushion on Head Side) · HK (Head Side Cushion, Heat Resistant Gaiter One Side) · HKK (Heat Resistant Tarpaulin Both Sides, Cushion on Head Side) · J (Nylon Gaiter One Side, Cushion Both Sides) · JJ (Nylon Tarpaulin Both Sides, Cushion Both Sides) · JJN (Nylon Tarpaulin Both Sides, w/o Cushion) · JJR (Nylon Tarpaulin Both Sides, Cushion Rod Side) · JN (Nylon Gaiter One Side, w/o Cushion) · JR (Nylon Gaiter One Side, Cushion Rod Side) · K (Heat Resistant Gaiter One Side, Cushion Both Sides) · KK (Heat Resistant Gaiter Both Sides, w/Cushion Both Sides) · KKN (Heat Resistant Gaiter Both Sides, w/o Cushion) · KKR (Heat Resistant Gaiter Both Sides, w/Cushion Rod Side) · KN (Heat Resistant Gaiter One Side, w/oCushion) · KR (Heat Resistant Gaiter One Side, Cushion Rod Side) · N (w/o Gaiter and Cushion) · R (w/o Gaiter w/Cushion Rod Side)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · A33--Reed Switch, DC Volt. >5<24, LED, Terminal · A34--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, Terminal · A44--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, DIN Terminal · A54--Reed Switch, DC Volt. >5<24, AC Volt. <200, LED, 0.5 m · A59W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, 0.5 m · A64--Reed Switch, DC Volt. >5<24, AC Volt. <200, 0.5 m · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · F59F--Solid State Switch, Diagnostic, 4 Wire NPN, 0.5 m · K39--Solid State Switch, Gen. Purpose, 2 Wire, Terminal Conduit · G39--Solid State Switch, Gen. Purpose, 3 Wire NPN, LED, Terminal Conduit · P3DWA--Solid State Switch, 2-colour Indication, Magnetic Field Resist., 2 Wire
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SC (0.3 m Cord Length, M12-4 Pin Connector, 3 & 4 Out) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
