- Space saving.
- Energy saving.
- Labour saving.
- Improved response speed.
- Different piping directions possible.
- Bore size (mm): 40, 50, 63.
- Stroke (mm): 5~100.
Seri görselidir. Model ve seçeneklere göre görünüm değişebilir.Pnömatik iş elemanları
CVQ

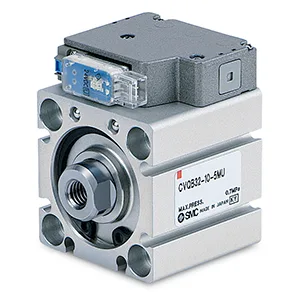

CVQ (ø40 to ø63), Kompakt silindir ile Solenoid valf
CVQ ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.
SMC ·Lineer iş elemanları ve silindirler
Uygulamanız için teklif alın.
Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.
CVQ seçerken nelere dikkat edilmeli?
CVQ için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Mounting, Bore Size, Stroke, Option, Auto Switch, Lead Wire or Pre-wired Connector, Number, Rated voltage, Electrical Entry, Surge Voltage Suppressor, Manual Override, Piping, Port Thread bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.
ÜRÜN HAKKINDA
Seçim için temel bilgiler.
- Üretici
- SMC
- Seri
- CVQ
- Ürün grubu
- Pnömatik iş elemanları
- İşlev
- Lineer iş elemanları ve silindirler
- Uygulama alanları
- Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
- Seçim parametreleri
- Mounting, Bore Size, Stroke, Option, Auto Switch, Lead Wire or Pre-wired Connector, Number, Rated voltage, Electrical Entry, Surge Voltage Suppressor, Manual Override, Piping, Port Thread
Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.
TEKNİK ÜRÜN BİLGİLERİ
Özellikler ve model seçenekleri
Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.
| Parametre | Seçenekler / değerler |
|---|---|
| Mounting | B (Through Hole) · D (Double Clevis) · F (Rod Flange) · G (Head Flange) · L (Foot) |
| Bore Size | 40 mm · 50 mm · 63 mm |
| Stroke | 5 mm · 10 mm · 15 mm · 20 mm · 25 mm · 30 mm · 35 mm · 40 mm · 45 mm · 50 mm · 55 mm · 60 mm · 65 mm · 70 mm · 75 mm · 80 mm · 85 mm · 90 mm · 95 mm · 100 mm |
| Option | Standard (Rod End Female Thread) · F (With Boss In Head End) · M (Rod End Male Thread) · FM (Rear Boss Mount + Rod End Male Thread) |
| Auto Switch | No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BV--Solid State Switch, Gen. Purpose, 2 Wire, Vertical · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9BWV--Solid State Switch, 2-colour Indication, 2 Wire, Vertical · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9PWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A90V--Reed Switch, AC/DC Volt. <100, Vertical · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A93V--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Vertical · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · A96V--Reed Switch, DC Volt. 4-8, LED, Vertical |
| Lead Wire or Pre-wired Connector | 0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector) |
| Number | 2 pcs. (Or None in Case of No Switch) · S (1 pc.) |
| Rated voltage | 5 (24 VDC) · 6 (12 VDC) |
| Electrical Entry | M (M Plug Connector w/Lead Wire) · MO (M Plug Connector w/o Connector) |
| Surge Voltage Suppressor | W/o Surge Voltage Suppressor · S (Surge Voltage Suppressor) · Z (Light and Surge Voltage Suppressor) · R [With Surge Voltage Suppressor (Non-polar)] · U [Light and Surge Voltage Suppressor (Non Polar)] |
| Manual Override | Non-locking Push Type · B (Locking slotted type) |
| Piping | Standard · P (Axial) |
| Port Thread | Rc (32 and 40 Bore: M5; 50 and 63 Bore Rc) · N (NPT: 50 and 63 Bore) · F (G: 50 and 63 Bore) |
