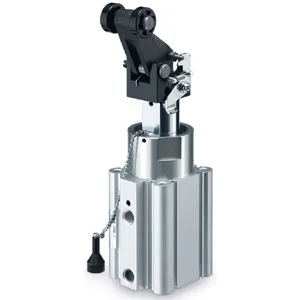

RS(D)Q

RS(D)Q, Stopper Silindir, Fixed Montaj Height

RS(D)Q ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Özel iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

RS(D)Q seçerken nelere dikkat edilmeli?

RS(D)Q için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Magnet, Mounting, Bore Size, Piping, Stroke, Action, Rod End, Auto Switch, Lead Wire or Pre-wired Connector, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: RS(D)Q
Ürün grubu: Pnömatik iş elemanları
İşlev: Özel iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Magnet, Mounting, Bore Size, Piping, Stroke, Action, Rod End, Auto Switch, Lead Wire or Pre-wired Connector, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Fixed height stopper cylinder
Double acting & single acting available
Bore sizes: 12mm
Stroke range: 10mm to 30mm
Auto switch capable

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Magnet	None · D (Built-in)
Mounting	B (Through Hole [Standard])
Bore Size	12 mm
Piping	Rc (or Metric)
Stroke	10 mm
Action	B (Double Acting/Spring Loaded) · D (Double Acting) · T (Single Acting, Spring Extend)
Rod End	Round Bar Style · K (Non-Rotating) · R (Roller Type)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 0.5 m · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BV--Solid State Switch, Gen. Purpose, 2 Wire, Vertical, 0.5 m · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9BWV--Solid State Switch, 2-colour Indication, 2 Wire, Vertical · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 0.5 m · M9NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical, 0.5 m · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 0.5 m · M9PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical, 0.5 m · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9PWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical · A72--Reed Switch, AC Volt. <200, LED, Vertical, 0.5 m · A72H--Reed Switch, AC Volt. <200, LED, Horizontal, 0.5 m · A73--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Vertical, 0.5 m · A73C--Reed Switch, DC Volt. >5<24, LED, Connector, Vertical, 0.5 m · A73H--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal, 0.5 m · A76H--Reed Switch, DC Volt. 4-8, LED, Horizontal, 0.5 m · A79W--Reed Switch, 2-colour Indication, DC Volt. >5<24, LED, Vertical, 0.5 m · A80--Reed Switch, AC/DC Volt. <100, Vertical, 0.5 m · A80C--Reed Switch, AC/DC Volt. >5<24, Connector, Vertical, 0.5 m · A80H--Reed Switch, AC/DC Volt. <100, Horizontal, 0.5 m · A90--Reed Switch, AC/DC Volt. <100, Horizontal, 0.5 m · A90V--Reed Switch, AC/DC Volt. <100, Vertical, 0.5 m · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal, 0.5 m · A93V--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Vertical, 0.5 m · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal, 0.5 m · A96V--Reed Switch, DC Volt. 4-8, LED, Vertical, 0.5 m · F79--Solid State Switch, Gen. Purpose, 3 Wire NPN, Lead Wire, Horizontal, 0.5 m · F79F--Solid State Switch, Diagnostic, 4 Wire NPN, Lead Wire, Horizontal, 0.5 m · F79W--Solid State Switch, 2-colour Indication, 3 Wire NPN, Lead Wire, Horizontal, 0.5 m · F7BA--Solid State Switch, Water Resist., 2 Wire, Lead Wire, Horizontal · F7BV--Solid State Switch, Gen. Purpose, 2 Wire, Lead Wire, Vertical, 0.5 m · F7BWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Lead Wire, Vertical, 0.5 m · F7LF--Solid State Switch, Diagnostic, 4 Wire NPN, Lead Wire, Horizontal, 0.5 m · F7NT--Solid State Switch, With Timer, 3 Wire NPN, Lead Wire, Horizontal · F7NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Lead Wire, Vertical, 0.5 m · F7NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Lead Wire, Vertical, 0.5 m · F7P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Lead Wire, Horizontal, 0.5 m · F7PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Lead Wire, Vertical, 0.5 m · F7PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Lead Wire, Horizontal, 0.5 m · J79--Solid State Switch, Gen. Purpose, 2 Wire, Lead Wire, Horizontal, 0.5 m · J79C--Solid State Switch, Gen. Purpose, 2 Wire, Connector, Vertical, 0.5 m · J79W--Solid State Switch, 2-colour Indication, 2 Wire, Lead Wire, Horizontal, 0.5 m
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · N (No Lead Wire) · L (3 m) · Z (5 m) · SAPC (0.5 m Cord Length, M8-3 Pin Connector) · SBPC (0.5 m Cord Length, M8-4 Pin Connector) · SDPC (0.5 m Cord Length, M12-4 Pin Connector) · MAPC (1.0 m Cord Length, M8-3 Pin Connector) · MBPC (1.0 m Cord Length, M8-4 Pin Connector) · MDPC (1.0 m Cord Length, M12-4 Pin Connector)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
