MXJ-Z

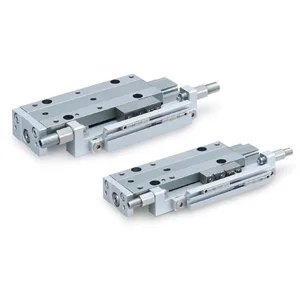

MXJ-Z, Yüksek hassasiyet Kayar tabla (ø12, ø16)

MXJ-Z ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Yataklı pnömatik silindir ve iş elemanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

MXJ-Z seçerken nelere dikkat edilmeli?

MXJ-Z için ürün seçimi: Pnömatik iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Bore Size, Symmetric, Stroke, Adjuster, Switch Rail, Auto Switch, Lead Wire or Pre-wired Connector, Number, Made to Order bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: MXJ-Z
Ürün grubu: Pnömatik iş elemanları
İşlev: Yataklı pnömatik silindir ve iş elemanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Bore Size, Symmetric, Stroke, Adjuster, Switch Rail, Auto Switch, Lead Wire or Pre-wired Connector, Number, Made to Order

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Strokes up to 50 mm.
Mounting pin holes on 4 surfaces.
Side mounting available.
Travelling parallelism: 0.005 mm.
Wide range of adjuster options.
Operating pressure range: 0.1 to 0.7 MPa.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Bore Size	12 mm · 16 mm
Symmetric	Standard · L (Symmetric)
Stroke	10 mm · 20 mm · 30 mm · 50 mm
Adjuster	w/o Adjuster · A [Metal Stopper with Bumper (Extension Stroke End + Retraction Stroke End)] · B [Metal Stopper with Bumper (Extension Stroke End)] · C [Metal Stopper with Bumper (Retraction Stroke End)] · D [Rubber Stopper (Extension Stroke End + Retraction Stroke End)] · E [Rubber Stopper (Extension Stroke End)] · F [Rubber Stopper (Retraction Stroke End)] · G [Shock Absorber (Extension Stroke End + Retraction Stroke End)] · H [Shock Absorber (Extension Stroke End)] · J [Shock Absorber (Retraction Stroke End)] · K [Metal Stopper (Extension Stroke End + Retraction Stroke End)] · L [Metal Stopper (Extension Stroke End)] · M [Metal Stopper (Retraction Stroke End)]
Switch Rail	w/Switch Rail w/Magnet or w/Switch Rail and Adjuster w/Magnet · N (w/o switch rail, w/o magnet)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal · M9BA--Solid State Switch, Water Resist., 2 Wire, Horizontal · M9BAV--Solid State Switch, Water Resist., 2 Wire, Vertical · M9BV--Solid State Switch, Gen. Purpose, 2 Wire, Vertical · M9BW--Solid State Switch, 2-colour Indication, 2 Wire, Horizontal · M9BWV--Solid State Switch, 2-colour Indication, 2 Wire, Vertical · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal · M9NA--Solid State Switch, Water Resist., 3 Wire NPN, Horizontal · M9NAV--Solid State Switch, Water Resist, 3 Wire NPN, Perpendicular · M9NV--Solid State Switch, Gen. Purpose, 3 Wire NPN, Vertical · M9NW--Solid State Switch, 2-colour Indication, 3 Wire NPN, Horizontal · M9NWV--Solid State Switch, 2-colour Indication, 3 Wire NPN, Vertical · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal · M9PA--Solid State Switch, Water Resist., 3 Wire PNP, Horizontal · M9PAV--Solid State Switch, Water Resist., 3 Wire PNP, Vertical · M9PV--Solid State Switch, Gen. Purpose, 3 Wire PNP, Vertical · M9PW--Solid State Switch, 2-colour Indication, 3 Wire PNP, Horizontal · M9PWV--Solid State Switch, 2-colour Indication, 3 Wire PNP, Vertical · A90--Reed Switch, AC/DC Volt. <100, Horizontal · A90V--Reed Switch, AC/DC Volt. <100, Vertical · A93--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Horizontal · A93V--Reed Switch, DC Volt. >5<24, AC Volt. <100, LED, Vertical · A96--Reed Switch, DC Volt. 4-8, LED, Horizontal · A96V--Reed Switch, DC Volt. 4-8, LED, Vertical
Lead Wire or Pre-wired Connector	0.5 m (Or None in the Case of No Switch) · M (1m) · L (3 m) · Z (5 m)
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
Made to Order	None · X11 [Long adjustment bolt (Longer adjustment range by 10 mm)] · X12 [Long adjustment bolt (Longer adjustment range by 20 mm)] · X39 (Fluororubber seal) · X42 (Anti-corrosive guide unit) · X45 (EPDM seal) · X53 (Reed auto switch) · X2128 [Heat-resistant Specification (-10 to 100°C)] · X2410 [Low-speed Specification (15 to 50 mm/s)]
