VV5FS4

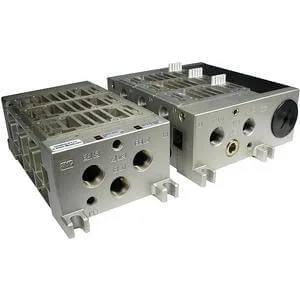

VV5FS4, Manifold for VFS4000 Series, Metric

VV5FS4 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Pilot uyarılı 4/5 yollu solenoid valfler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

VV5FS4 seçerken nelere dikkat edilmeli?

VV5FS4 için ürün seçimi: Yön kontrol valfleri grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Base Mounted Wiring, Stations, Passage, Port Size, Thread, Control Unit, Release Valve Rated Voltage, Q bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: VV5FS4
Ürün grubu: Yön kontrol valfleri
İşlev: Pilot uyarılı 4/5 yollu solenoid valfler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Base Mounted Wiring, Stations, Passage, Port Size, Thread, Control Unit, Release Valve Rated Voltage, Q

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Type: Plug-in: w/terminal block, w/multi-connector, w/d-sub connector, serial interface type; Non plug-in: grommet terminal/DIN connector
Maximum stations available as standard: 11 (depending on style)
Threads: Rc(PT), G(PF), NPT, NPTF
Quick wiring for easier installation

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Base Mounted Wiring	01CD (Base Mounted Plug-in w/Multi-connector on D Side) · 01CU (Base Mounted Plug-in w/Multi-connector on U Side) · 01FD (Plug-in w/D-sub Connector on D Side) · 01FU (Plug-in w/D-Sub Connector on U Side) · 01T (Plug-in w/Terminal Block) · 10 (Non Plug-in Individual Lead Wire Entry)
Stations	2 Stations · 3 Stations · 4 Stations · 5 Stations · 6 Stations · 7 Stations · 8 Stations · 9 Stations · 10 Stations
Passage	1 (P: Common, EA,EB: Common, Port A,B: Side) · 2 (P: Common, EA,EB: Common, Port A,B: Bottom)
Port Size	03 (3/8) · 04 (1/2)
Thread	Rc · F (G) · N (NPT) · T (NPTF)
Control Unit	None · A (Air Filter w/Auto Drain, Regulator, Air Release Valve) · AP (Air Filter w/Auto Drain, Regulator, Air Release Valve, Pressure Switch) · C (Air Release Valve, Blank Plates for Filter Regulator) · E (Air Release Valve) · F (Air Filter w/Auto Drain, Regulator, Blank Plate for Air Release Valve) · G (Air Filter w/Manual Drain, Regulator, Blank Plate for Air Release Valve) · M (Air Filter w/Manual Drain, Regulator, Air Release Valve) · MP (Air Filter w/Manual Drain, Regulator, Air Release Valve, Pressure Switch) · CD [Exhaust Cleaner Mounting Direction (D Side)] · CU [Exhaust Cleaner Mounting Direction (U Side)]
Release Valve Rated Voltage	w/o Air Release Valve · 5 (24 VDC)
Q	Q (CE-Marked)
