VFS3000

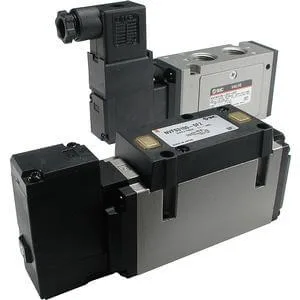

VFS3000, Body Ported & Base Mounted Type Valf, Metric

VFS3000 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Pilot uyarılı 4/5 yollu solenoid valfler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

VFS3000 seçerken nelere dikkat edilmeli?

VFS3000 için ürün seçimi: Yön kontrol valfleri grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Function, Body Type, Body Option, Pilot, Voltage, Lead Wire, Surge Voltage Suppressor, Manual Override, Piping, Port Size, Thread, Option, Q bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: VFS3000
Ürün grubu: Yön kontrol valfleri
İşlev: Pilot uyarılı 4/5 yollu solenoid valfler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Function, Body Type, Body Option, Pilot, Voltage, Lead Wire, Surge Voltage Suppressor, Manual Override, Piping, Port Size, Thread, Option, Q

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

VFS3000, body ported & base mounted valves
Thread type: Rc(PT)
Port sizes: 1/4, 3/8
Maximum operating pressure: 0,99 MPa;
Ambient & fluid temperature: -10 to 60°C
Manual override: non locking push style

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Function	1 (2 Position Single) · 2 (2 Position Double Solenoid) · 3 (3 Position Closed Centre) · 4 (3 Position Exhaust Centre) · 5 (3 Position Pressure Centre) · 6 (3 Position Perfect) · 7 (2 Position Single Reverse Pressure) · 8 (2 Position Double Reverse Pressure)
Body Type	0 (Base Mounted Plug-in) · 1 (Base Mounted Non Plug-in) · 20 (Body Ported/Individual Pilot EXH) · 30 (Body Ported/Common Pilot EXH)
Body Option	Body Ported Type · 0 (Standard for Base Mounted Type) · 1 (Direct Manual Override for Base Mounted Type)
Pilot	Internal Pilot · R (External Pilot)
Voltage	1 (100 VAC 50/60 Hz) · 2 (200 VAC 50/60 Hz) · 3 (110 to 120 VAC, 50/60 Hz) · 4 (220 VAC, 50/60 Hz) · 5 (24 VDC) · 6 (12 VDC) · 7 (240 VAC 50/60 Hz)
Lead Wire	D (DIN Terminal) · DO (DIN Connector without Connector)
Surge Voltage Suppressor	None · Z (Light and Surge Voltage Suppressor)
Manual Override	Non-locking Push Type (Flush) · A (Non-locking Push Extended Style) · B (Locking Slotted Type) · C (Locking Knob Style)
Piping	Side · B (Bottom)
Port Size	w/o Sub-plate · 02 (Sub-plate Plug-in 1/4, Non Plug-in 1/4, Direct Ported P,A,B Ports 1) · 03 (Sub-plate Plug-in 1/8, Non Plug-in 3/8, Direct Ported P,A,B Ports 3)
Thread	Rc · F (G) · N (NPT) · T (NPTF)
Option	None · F (Foot Bracket)
Q	Q (CE-Marked)
