SYJ5000

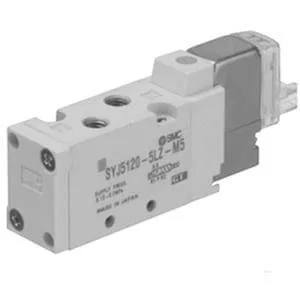

SYJ5000, 5 Port Solenoid valf, Base Mounted & Body Ported

SYJ5000 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Pilot uyarılı 4/5 yollu solenoid valfler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

SYJ5000 seçerken nelere dikkat edilmeli?

SYJ5000 için ürün seçimi: Yön kontrol valfleri grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Function, Piping, Exhaust, Specifications, Voltage, Lead Wire, Surge Voltage Suppressor, Manual Override, Port Size, Thread, Option, Made to Order bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: SYJ5000
Ürün grubu: Yön kontrol valfleri
İşlev: Pilot uyarılı 4/5 yollu solenoid valfler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Function, Piping, Exhaust, Specifications, Voltage, Lead Wire, Surge Voltage Suppressor, Manual Override, Port Size, Thread, Option, Made to Order

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Fluid: air
Operating pressure range: 0.1 - 0.7MPa
mm²: body ported range 3 - 3,6; base mounted 4,5
Coil rated voltage: 3, 5, 6, 12, 24VDC; 100, 110, 200, 220VAC
Ambient & fluid temperature: max. 50°C

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Function	1 (2 Position Single) · 2 (2 Position Double Solenoid) · 3 (3 Position Closed Centre) · 4 (3 Position Exhaust Centre) · 5 (3 Position Pressure Centre)
Piping	2 (Body Ported) · 4 (Base Mounted)
Exhaust	0 (Individual) · 3 (Common)
Specifications	Standard · T (Power Saving Circuit)
Voltage	1 (100 VAC 50/60 Hz) · 2 (200 VAC 50/60 Hz) · 3 (110 VAC 50/60 Hz) · 4 (220 VAC, 50/60 Hz) · 5 (24 VDC) · 6 (12 VDC) · R (3 VDC) · S (5 VDC) · V (6 VDC)
Lead Wire	G (Grommet Lead Wire 0.3 m) · H (Grommet Lead Wire 0.6 m) · L (L Plug Connector w/Lead Wire 300 mm) · LN (L Plug Connector w/o Lead wire) · LO (L Plug w/o Connector) · M (M Plug Connector w/Lead Wire 0.3 m) · MN (M Plug Connector w/o Lead Wire) · MO (M Plug w/o Connector) · D (DIN Terminal with Connector) · DO (DIN Terminal without Connector) · Y [DIN Terminal w/Connector (DIN43650)] · YO [DIN Terminal w/o Connector (DIN43650)]
Surge Voltage Suppressor	None · R (Surge Voltage Suppressor, Non-polar) · S (Surge Voltage Suppressor) · U (Light and Surge Voltage Suppressor, Non-polar) · Z (Light and Surge Voltage Suppressor)
Manual Override	None · D (Screwdriver Operated Style) · E (Manually Operated)
Port Size	None · 01 (Base Mounted w/Sub-plate 1/8) · C4 (ø4 One-touch Fitting) · C6 (ø6 One-touch Fitting) · M5 (Body Ported M5 x 0.8) · N3 (5/32" One-touch Fitting) · N7 (1/4" One-touch Fitting) · N3 (5/32\" One-touch Fitting) · N7 (1/4\" One-touch Fitting)
Thread	M Thread, Rc · F (G) · N (NPT) · T (NPTF)
Option	None · F (Bracket)
Made to Order	None · X20 (Body Ported External Pilot)
