SS5Y5-45T

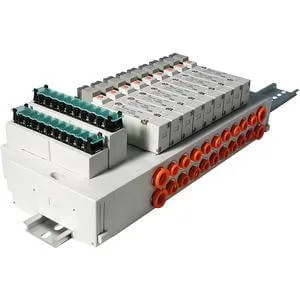

SS5Y5-45T, 5000 Series, Stacking Manifold, DIN Rail Mount, Terminal Block

SS5Y5-45T ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Pilot uyarılı 4/5 yollu solenoid valfler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

SS5Y5-45T seçerken nelere dikkat edilmeli?

SS5Y5-45T için ürün seçimi: Yön kontrol valfleri grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Number of Terminals, Connector Mounting Position, Valve Stations, SUP/EXH Block Mounting, Pilot Type, A, B Port Size, Option, CE-Compliant bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: SS5Y5-45T
Ürün grubu: Yön kontrol valfleri
İşlev: Pilot uyarılı 4/5 yollu solenoid valfler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Number of Terminals, Connector Mounting Position, Valve Stations, SUP/EXH Block Mounting, Pilot Type, A, B Port Size, Option, CE-Compliant

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Manifold for SY5000 base mounted valves
Connector box can be mounted on D or U side
Common supply and exhaust can be located on U, D or both sides
Maximum 8 stations (9 pole type), maximum 17 stations (19 pole) available as standard
DIN rail mounted
9 pole or 18 pole terminal block for connection to valves
6 port sizes available

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Number of Terminals	T (9 Pin 2~8 Stations) · T1 (18 Pin 2~17 Stations)
Connector Mounting Position	D Side · U Side
Valve Stations	2 Stations · 3 Stations · 4 Stations · 5 Stations · 6 Stations · 7 Stations · 8 Stations · 9 Stations · 10 Stations · 11 Stations · 12 Stations · 13 Stations · 14 Stations · 15 Stations · 16 Stations · 17 Stations
SUP/EXH Block Mounting	B (Both sides (2 to 16 stations)) · D (D side (2 to 10 stations)) · U (U side (2 to 10 stations))
Pilot Type	Standard Internal Pilot · R (External Pilot) · RS (External Pilot, Silencer) · S (Internal Pilot, Built-in Silencer)
A, B Port Size	C4 (ø4 One-touch Fitting) · C6 (ø6 One-touch Fitting) · C8 (ø8 One-touch Fitting) · N3 (5/32" One-touch Fitting) · N7 (1/4" One-touch Fitting) · N9 (5/16" One-touch Fitting) · N3 (5/32\" One-touch Fitting) · N7 (1/4\" One-touch Fitting) · N9 (5/16\" One-touch Fitting)
Option	Direct Mounting · D3 (DIN Rail Mounting for 3 Stations) · D4 (DIN Rail Mounting for 4 Stations) · D5 (DIN Rail Mounting for 5 Stations) · D6 (DIN Rail Mounting for 6 Stations) · D7 (DIN Rail Mounting for 7 Stations) · D8 (DIN Rail Mounting for 8 Stations) · D9 (DIN Rail Mounting for 9 Stations) · D10 (DIN Rail Mounting for 10 Stations) · D11 (DIN Rail Mounting for 11 Stations) · D12 (DIN Rail Mounting for 12 Stations) · D13 (DIN Rail Mounting for 13 Stations) · D14 (DIN Rail Mounting for 14 Stations) · D15 (DIN Rail Mounting for 15 Stations) · D16 (DIN Rail Mounting for 16 Stations) · D17 (DIN Rail Mounting for 17 Stations) · D18 (DIN Rail Mounting for 18 Stations) · D19 (DIN Rail Mounting for 19 Stations) · D20 (DIN Rail Mounting for 20 Stations)
CE-Compliant	Q (CE-Marked)
