Boost flow rate and minimise losses
- Achieve a high flow rate while minimising pressure losses – Optimised valve body flow path profile
- Reduce costs – Long service life up to 10 million cycles
- Save space – As small as 121.3 mm in height.
Seri görselidir. Model ve seçeneklere göre görünüm değişebilir.Akışkan kontrolü
JSB

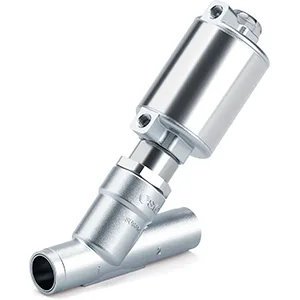

Angle Seat Valf, Butt Weld Type – JSB
JSB ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.
SMC ·Proses valfleri
Uygulamanız için teklif alın.
Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.
JSB seçerken nelere dikkat edilmeli?
JSB için ürün seçimi: Akışkan kontrolü grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Valve Size, Valve Type, Body Material, Seal Material, Port Size, Connection type, Head Size, Head Material, Head Port Thread Type bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.
ÜRÜN HAKKINDA
Seçim için temel bilgiler.
- Üretici
- SMC
- Seri
- JSB
- Ürün grubu
- Akışkan kontrolü
- İşlev
- Proses valfleri
- Uygulama alanları
- Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
- Seçim parametreleri
- Valve Size, Valve Type, Body Material, Seal Material, Port Size, Connection type, Head Size, Head Material, Head Port Thread Type
Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.
TEKNİK ÜRÜN BİLGİLERİ
Özellikler ve model seçenekleri
Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.
Diğer özellikler
- Applicable fluid: air, water, steam
- Flow rate up to 88.5 (Cv factor)
- Body material: stainless steel 316L
- Actuator material: stainless steel 304.
| Parametre | Seçenekler / değerler |
|---|---|
| Valve Size | 1 (Series: 10) · 2 (Series: 20) · 3 (Series: 30) · 4 (Series: 40) · 5 (Series: 50) · 6 (Series: 60) · 7 (Series: 70) |
| Valve Type | 1 (N.C./Standard Pressure Type) · 1L (N.C./Low-pilot Pressure Type) · 1H (N.C./High Pressure Type) · 2 (N.O./High Pressure Type) · 4 (Double Acting/High Pressure Type) |
| Body Material | S (Stainless Steel) |
| Seal Material | T (Fluororesin) |
| Port Size | 10 (DN10) · 15 (DN15; ASME: 1/2) · 20 (DN20; ASME: 3/4) · 25 (DN25; ASME: 1) · 32 (DN32) · 40 (DN40; ASME: 1 1/2) · 50 (DN50; ASME: 2) · 65 (ASME: 2 1/2) |
| Connection type | B1 (Butt weld, DIN EN ISO1127, ISO 4200, DIN 11866 B) · B2 (Butt weld, ASME BPE, DIN 11866 C) |
| Head Size | 2 (ø40) · 3 (ø50) · 4 (ø63) · 5 (ø80) · 6 (ø100) · 7 (ø125) |
| Head Material | S (Stainless Steel) |
| Head Port Thread Type | R (Rc) · N (NPT) · F (G) |
