Boost flow rate and minimise losses
- Achieve a high flow rate while minimising pressure losses – Optimised valve body flow path profile
- Reduce costs – Long service life up to 10 million cycles
- Save space – As small as 121.3 mm in height.
Seri görselidir. Model ve seçeneklere göre görünüm değişebilir.Akışkan kontrolü
JSB

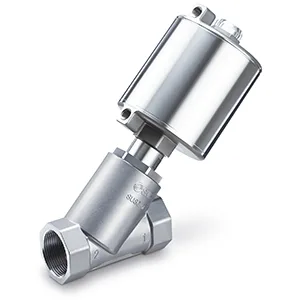

Katalog varyantı 1Angle Seat Valf, Thread Type – JSB
JSB ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.
SMC ·Proses valfleri
Uygulamanız için teklif alın.
Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.
JSB seçerken nelere dikkat edilmeli?
JSB için ürün seçimi: Akışkan kontrolü grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Valve Size, Valve Type, Body Material, Seal Material, Port Size, Thread Type, Head Size, Head Material bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.
ÜRÜN HAKKINDA
Seçim için temel bilgiler.
- Üretici
- SMC
- Seri
- JSB
- Ürün grubu
- Akışkan kontrolü
- İşlev
- Proses valfleri
- Uygulama alanları
- Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
- Seçim parametreleri
- Valve Size, Valve Type, Body Material, Seal Material, Port Size, Thread Type, Head Size, Head Material
Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.
TEKNİK ÜRÜN BİLGİLERİ
Özellikler ve model seçenekleri
Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.
Diğer özellikler
- Applicable fluid: air, water, steam
- Flow rate up to 87.5 (Cv factor)
- Port size: 3/8" to 2"
- Body material: stainless steel 316L
- Actuator material: stainless steel 304.
| Parametre | Seçenekler / değerler |
|---|---|
| Valve Size | 1 (Series: 10) · 2 (Series: 20) · 3 (Series: 30) · 4 (Series: 40) · 5 (Series: 50) · 6 (Series: 60) · 7 (Series: 70) |
| Valve Type | 1 (N.C./Standard Pressure Type) · 1L (N.C./Low-pilot Pressure Type) · 1H (N.C./High Pressure Type) · 2 (N.O./High Pressure Type) · 4 (Double Acting/High Pressure Type) |
| Body Material | S (Stainless Steel) |
| Seal Material | T (Fluororesin) |
| Port Size | 10A (3/8) · 15A (1/2) · 20A (3/4) · 25A (1) · 32A (1 1/4) · 40A (1 1/2) · 50A (2) |
| Thread Type | R (Rc) · N (NPT) · F (G) |
| Head Size | 2 (ø40) · 3 (ø50) · 4 (ø63) · 5 (ø80) · 6 (ø100) · 7 (ø125) |
| Head Material | S (Stainless Steel) |
