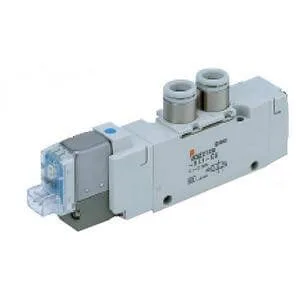

25A-VQZ**2*

25A-VQZ**2*, 1000 Series, 5 Port Solenoid valf, Body Ported

25A-VQZ**2* ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Pilot uyarılı 4/5 yollu solenoid valfler

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

25A-VQZ**2* seçerken nelere dikkat edilmeli?

25A-VQZ**2* için ürün seçimi: Yön kontrol valfleri grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Configuration, Seal type, Configuration, Coil Voltage, Lead wire, Manual Override, Port Size, Foot Bracket, CE-Compliant bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: 25A-VQZ**2*
Ürün grubu: Yön kontrol valfleri
İşlev: Pilot uyarılı 4/5 yollu solenoid valfler
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Configuration, Seal type, Configuration, Coil Voltage, Lead wire, Manual Override, Port Size, Foot Bracket, CE-Compliant

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Compatible with battery manufacturing
Fluid: air, inert gas
Operating pressure range: 0.1 - 0.7MPa
Effective area mm 2 (Cv): metal seal 2.0 (0.11) - 12.6 (0.7); rubber seal 3.1 (0.17) - 16.2 (0.9)
Coil rated voltage: 12, 24VDC; 100, 110, 200, 220VAC
Response time (ms) standard 1W, high pressure 1.5W: metal seal 25 or less; rubber seal 30 or less
Ambient & fluid temperature: -10 to 50°C

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Configuration	1 (2 Position Single) · 2 (2 Position Double Solenoid) · 3 (3 Position Closed Centre) · 4 (3 Position Exhaust Centre) · 5 (3 Position Pressure Centre) · 8 (3 Port for Mixed Mounting N.C.) · 9 (3 Port for Mixed Mounting N.O.) · Standard (1 W DC, AC) · B (High-speed Response, 0.9 W - DC Only)
Seal type	1 (Rubber Seal)
Configuration	Standard (1 W DC, AC) · B (High-speed Response, 0.9 W - DC Only)
Coil Voltage	5 (24 VDC) · 6 (12 VDC)
Lead wire	G (Grommet - DC Only) · L (L Plug Connector w/Lead Wire, Light and Surge Voltage Suppressor) · LO (L Plug w/o Connector, w/Light and Surge Voltage Suppressor) · M (M Plug Connector w/Lead Wire, Light and Surge Voltage Suppressor) · MO (M Plug w/o Connector, w/Light and Surge Voltage Suppressor) · LO (L Plug w/o Connector, w/Light and Surge Voltage Suppressor)
Manual Override	Non-locking Push Type · B (Locking Slotted Type)
Port Size	M5 Thread · C4 (ø4 One-touch Fitting) · C6 (ø6 One-touch Fitting)
Foot Bracket	None · F (Bracket)
CE-Compliant	No · Q (CE-Marked)
