LVQ

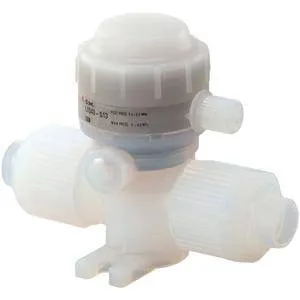

LVQ, 2 Port Chemical Valf, Viper Series, Standart

LVQ ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Proses valfleri

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

LVQ seçerken nelere dikkat edilmeli?

LVQ için ürün seçimi: Akışkan kontrolü grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Body Class, Valve Type, Fitting Type, Tube Size, Output Tube Size, Pilot Connection, Pilot port direction, Option 1, Option 2 bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: LVQ
Ürün grubu: Akışkan kontrolü
İşlev: Proses valfleri
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Body Class, Valve Type, Fitting Type, Tube Size, Output Tube Size, Pilot Connection, Pilot port direction, Option 1, Option 2

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

2 port chemical valve, Viper series (standard type)
Non-metallic exterior
Tube O.D.: 1/4, 3/8, 1/2, 3/4, 1
Orifice: ø4, ø8, ø10, ø16, ø22
mm²: 6,3 to 145,4

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Body Class	2 (Orifice Ø4) · 3 (Orifice Ø8) · 4 (Orifice Ø10) · 5 (Orifice Ø16) · 6 (Orifice Ø22)
Valve Type	0 (N.C., Single Unit) · 1 (N.O.) · 2 (Double Acting)
Fitting Type	V (LQ1) · S (LQ2)
Tube Size	03 (1/8" or ø3) · 04 (Ø4 mm) · 05 (3/16) · 06 (Ø6 mm) · 07 (1/4) · 08 (Ø8 mm) · 10 (Ø10 mm) · 11 (3/8) · 12 (Ø12 mm) · 13 (1/2) · 19 (Ø19 or 3/4) · 25 (Ø25 or 1) · 03 (1/8\" or ø3)
Output Tube Size	None · 03 (1/8) · 04 (Ø4 mm) · 05 (3/16) · 06 (Ø6 mm) · 07 (1/4) · 08 (Ø8 mm) · 10 (Ø10 mm) · 11 (3/8) · 12 (Ø12 mm) · 13 (1/2) · 19 (Ø19 or 3/4) · 25 (Ø25 or 1)
Pilot Connection	LQ1 (1/8" x 0.086", 3 x 2) · M [LQ1 (5/32", 4 x 3)] · N (Thread Type, NPT 1/8") · R (Thread Type Rc1/8) · LQ1 (1/8\" x 0.086\", 3 x 2) · M [LQ1 (5/32\", 4 x 3)] · N (Thread Type, NPT 1/8\")
Pilot port direction	0° · P2 (45°) · P3 (90°) · P4 (135°) · P5 (180°) · P6 (225°) · P7 (270°) · P8 (315°)
Option 1	None · 1 (Flow Rate Adjustment) · 2 (Micro By-pass) · 3 (Flow Rate Adjustment and By-pass) · 4 (With Indicator) · 5 (High Back Pressure (0.42 MPa)) · 6 [High Back Pressure (0.42 MPa, 60 psi)] · 7 (High Back Pressure w/Bypass) · 8 (High Back Pressure w/Flow Rate Adjustment and Bypass) · 9 (High Back Pressure With Indicator) · 24 (With Indicator and By-pass)
Option 2	None · J (For High Temperature) · K (Buffer Material FFKM) · N (For Ammonium Hydroxide) · P (High Flow Type LVQ6)
