ASB

Katalog varyantı 2

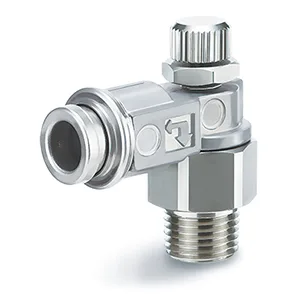

Speed Kontrolörler, General Purpose, One-touch Bağlantı elemanı, Simple Handle, All Metal Exterior, Elbow - ASB

ASB ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Akış kontrol valfleri ve ekipmanları

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

ASB seçerken nelere dikkat edilmeli?

ASB için ürün seçimi: Bağlantı elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Body Size, Control Type, Thread Type, Port Size, Applicable Tubing O.D., Seal Method, Option, Lock Nut bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: ASB
Ürün grubu: Bağlantı elemanları
İşlev: Akış kontrol valfleri ve ekipmanları
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Body Size, Control Type, Thread Type, Port Size, Applicable Tubing O.D., Seal Method, Option, Lock Nut

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Endurance is ensured

Get environmental resistance – All metal exterior design
Install and remove the tube in the easiest way – More space beneath the tube
Improve machine efficiency in robot applications – Approximately 28 % lighter than previous series.

And much more

Environments with welding spatter, dust and ultraviolet radiation
Port Size: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
Applicable Tubing O.D.: Ø 4 to Ø 12 mm and Ø 5/32" to Ø 1/2"
Operating Pressure Range: 0.1 to 1 MPa.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Body Size	1 (M5 x 0.8, 10-32UNF) · 2 (1/8, 1/4) · 3 (3/8) · 4 (1/2)
Control Type	0 (Meter-out) · 1 (Meter-in)
Thread Type	R · N (NPT) · G (G)
Port Size	M5 (M5 x 0.8) · U10/32 (10-32UNF) · 01 (1/8) · 02 (1/4) · 03 (3/8) · 04 (1/2)
Applicable Tubing O.D.	04 (Ø4 mm) · 06 (Ø6 mm) · 08 (Ø8 mm) · 10 (Ø10 mm) · 12 (Ø12 mm) · 03 (ø5/32") · 07 (ø1/4") · 09 (ø5/16") · 11 (ø3/8") · 13 (ø1/2") · 03 (ø5/32\") · 07 (ø1/4\") · 09 (ø5/16\") · 11 (ø3/8\") · 13 (ø1/2\")
Seal Method	w/o Sealant · S (w/Sealant)
Option	Electroless Nickel Plating · B (None)
Lock Nut	Hexagon Lock Nut · J (Round Lock Nut)
