VX31/32/33

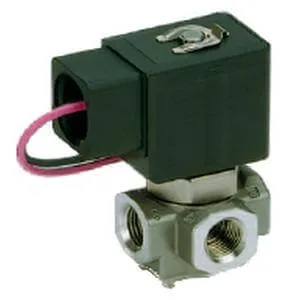

VX31/32/33 Tekli ünite, Doğrudan uyarılı 3 Port Solenoid valf

VX31/32/33 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Proses valfleri

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

VX31/32/33 seçerken nelere dikkat edilmeli?

VX31/32/33 için ürün seçimi: Akışkan kontrolü grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Model, Orifice, Style, Option, Suffix, Port Size, Thread, Voltage, Electrical Entry, Rectifier, Bracket bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: VX31/32/33
Ürün grubu: Akışkan kontrolü
İşlev: Proses valfleri
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Model, Orifice, Style, Option, Suffix, Port Size, Thread, Voltage, Electrical Entry, Rectifier, Bracket

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Direct operated, 3 port solenoid valve
Max. system pressure (MPa): water, air, oil 2.0; steam 1.0
Reduction of power consumption (DC specification): VX31: 6W to 4.5W, VX32: 8W to 7W, VX33: 11.5W to 10.5W
Enclosure equivalent to IP65
UL94V-0 conformed flame resistant mold coil material

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Model	31 · 32 · 33
Orifice	1 (1.5 mm) · 2 (2.2 mm) · 3 (3 mm) · 4 (4 mm)
Style	0 (N.C., Single Unit) · 2 (N.O., Single Unit) · 4 (COM, Single Unit)
Option	C37, Seals: NBR, Class B · A (C37, Seals: FKM, Class B) · B (C37, Seals: EPDM, Class B) · C (C37, Seal: Poppet-FFKM, Fixed-PTFE, Class B) · D (C37/CU, Seals: FKM, Class H) · E (C37/Cu, Seals: EPDM, Class H) · G (Stainless Steel, Seals: NBR, Class B) · H (Stainless Steel, Seals: FKM, Class B) · J (Stainless Steel, Seals: EPDM, Class B) · K (SS, Seal: Poppet-FFKM, Fixed-PTFE, Class B, Oil-free) · M (SS, Seals: FKM, Class B, Oil-free) · N (SS/Ag, Seals: FKM, Class H) · P (SS/Ag, Seals: EPDM, Class H) · Q (SS/Ag, Seal: Poppet-FFKM, Fixed-PTFE, Class H, Steam) · S (C37/Cu, Seal: Poppet-FFKM, Fixed-PTFE, Class H, Steam) · V (C37, Seals: FKM, Class B, Oil-free)
Suffix	Standard · Z (Oil-free)
Port Size	01 (1/8) · 02 (1/4) · 03 (3/8)
Thread	Rc · F (G) · N (NPT) · T (NPTF)
Voltage	1 (100 VAC 50/60 Hz) · 2 (200 VAC 50/60 Hz) · 3 (110 VAC 50/60 Hz) · 4 (220 VAC, 50/60 Hz) · 5 (24 VDC) · 6 (12 VDC) · 7 (240 VAC 50/60 Hz) · 8 (48 VAC, 50/60 Hz) · J (230 VAC 50/60 Hz)
Electrical Entry	C (Conduit) · G (Grommet) · GS (Grommet w/Surge Voltage Suppressor) · T (Conduit Terminal) · TL (Conduit Terminal and Light) · TS (Conduit Terminal w/Surge Voltage Suppressor) · TZ (Conduit Terminal w/Light and Surge Voltage Suppressor) · D (DIN Terminal) · DL (DIN Connector with light) · DS (DIN Connector w/Surge Voltage Suppressor) · DZ (DIN Connector w/Light and Surge Voltage Suppressor) · DO (DIN Connector without Connector)
Rectifier	None (for DC or AC Class H Coil) · R (AC Class B Coil w/Full-wave Rectifier)
Bracket	None · B (Bracket)
