VQ20/30

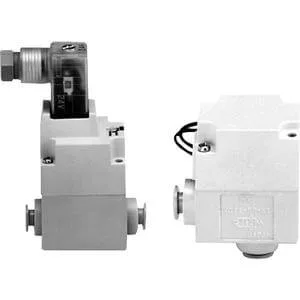

VQ20/30, 2 Port Solenoid valf, Pilot uyarılı

VQ20/30 ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Proses valfleri

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

VQ20/30 seçerken nelere dikkat edilmeli?

VQ20/30 için ürün seçimi: Akışkan kontrolü grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Series, Body Type, Coil Voltage, Lead Wire, Voltage Protection, Manual Override, Port Size, Option, Q bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: VQ20/30
Ürün grubu: Akışkan kontrolü
İşlev: Proses valfleri
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Series, Body Type, Coil Voltage, Lead Wire, Voltage Protection, Manual Override, Port Size, Option, Q

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Fluid: Air/inert gas
Operating pressure range: 0.01-0.6MPa
Effective area (Cv/effective orifice): 7.2mm 2 -17.5mm 2 (0.4/ø3-1/ø4.8)
Coil rated voltage: 12, 24VDC; 100, 110, 200VAC
Response time: 5ms or less (VQ20); 20ms or less (VQ30)
Ambient/fluid temp: -10 to 50°C

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Series	2 (VQ21) · 3 (VQ31)
Body Type	A (Single Unit) · M (For Manifold)
Coil Voltage	1 (100 VAC 50/60 Hz) · 2 (200 VAC 50/60 Hz) · 3 (110 VAC 50/60 Hz) · 5 (24 VDC) · 6 (12 VDC)
Lead Wire	G (Grommet) · Y (DIN Terminal) · YO (DIN Terminal without connector)
Voltage Protection	DC: Surge Suppressor; AC: w/Full Wave Rectifier · H [w/o Energy Saving, Light/Surge Voltage Suppressor (DC Voltage)] · Z (DC: Light and Surge Voltage Suppressor; AC: w/Full Wave Rectifier)
Manual Override	None · B (Locking Slotted Type)
Port Size	C10 (ø10 One-touch Fitting) · C12 (Ø12 One-touch Fitting) · C6 (ø6 One-touch Fitting) · C8 (ø8 One-touch Fitting)
Option	None · F (Bracket) · L Type (VQ21 Only) · LF [L Type (VQ21 Only) + Bracket]
Q	Q (CE-Marked)
