L(D)ZB

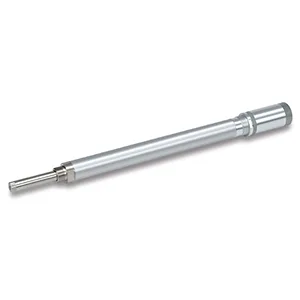

Elektrikli Silindir - Temel tip - L(D)ZB

L(D)ZB ürün ailesinin özelliklerini, model seçeneklerini ve teknik belgelerini inceleyin. Uygulamanıza uygun tam sipariş kodu için Pnoneks ile iletişime geçin.

SMC ·Milli tip

Uygulamanız için teklif alın.

Sipariş kodunuzu ve adedi paylaşın; fiyat ve teslim süresini birlikte netleştirelim.

L(D)ZB seçerken nelere dikkat edilmeli?

L(D)ZB için ürün seçimi: Elektrikli iş elemanları grubundaki bu kaydı değerlendirirken tam sipariş kodunu ve mevcut sisteminizin koşullarını birlikte kontrol edin. Built-in Magnet, Mounting, Cylinder size, Thread Lead, Stroke, Motor Size, Rod End Thread, Auto Switch, Number bilgileriyle, ihtiyacınız olan adet ve uygulama notunu Pnoneks’e iletebilirsiniz. Kesin uyumluluk ve teslim süresi teklif sırasında doğrulanır.

ÜRÜN HAKKINDA

Seçim için temel bilgiler.

Üretici: SMC
Seri: L(D)ZB
Ürün grubu: Elektrikli iş elemanları
İşlev: Milli tip
Uygulama alanları: Uygunluk için teknik özellikler ve uygulama koşulları birlikte değerlendirilir.
Seçim parametreleri: Built-in Magnet, Mounting, Cylinder size, Thread Lead, Stroke, Motor Size, Rod End Thread, Auto Switch, Number

Kesin ölçüler, çalışma aralıkları ve uyumluluk tam sipariş koduna göre değişir. Teknik seçim için ilgili SMC dokümanını ve uygulama koşullarını birlikte değerlendirin.

TEKNİK ÜRÜN BİLGİLERİ

Özellikler ve model seçenekleri

Aşağıdaki teknik ifadeler ve değerler üreticinin özgün dilinde korunmuştur. Seçenekler seri içindeki alternatifleri gösterir; her seçeneğin birlikte kullanılabileceği anlamına gelmez. Tam sipariş kodunu teklif sırasında doğrulayalım.

Cylinder size: 16 and 25 mm.
Stroke: 25, 40, 50, 100 and 200 mm.
DC motor type.
Round body design.

Kaynakta sunulan seçim alanları
Parametre	Seçenekler / değerler
Built-in Magnet	Without Magnet · D (With Magnet)
Mounting	B (Basic) · L (Axial Foot) · F (Front Flange) · U (Rod Trunnion)
Cylinder size	Ø16 mm · Ø25 mm
Thread Lead	L (Lead 2) · M (Lead 6) · H (Lead 12)
Stroke	25 mm · 40 mm · 50 mm · 100 mm · 200 mm
Motor Size	3 · 5
Rod End Thread	Female · L (Male)
Auto Switch	No Switch · M9B--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 0.5 m · M9BL--Solid State Switch, Gen. Purpose, 2 Wire, Horizontal, 3 m · M9N--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 0.5 m · M9NL--Solid State Switch, Gen. Purpose, 3 Wire NPN, Horizontal, 3 m · M9P--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 0.5 m · M9PL--Solid State Switch, Gen. Purpose, 3 Wire PNP, Horizontal, 3 m
Number	2 pcs. (Or None in Case of No Switch) · S (1 pc.)
